TC系列彈性振打錘
- 產品描述：
- TC-V系列彈性振打錘是長沙天為華信環保裝備有限公司在吸收先進技術的基礎上，結合運行的實踐經驗，開發出的一種先進高效清灰系列專利產品。它可清除各種附著在設備上的塵垢，是高效的清灰工具。
- 產品分類：
- 鍋爐清灰設備
TC-V系列彈性振打錘是長沙天為華信環保裝備有限公司在吸收先進技術的基礎上，結合運行的實踐經驗，開發出的一種先進高效清灰系列專利產品。它可清除各種附著在設備上的塵垢，是高效的清灰工具。
與其它同類產品相比，采用了許多新工藝、新技術，具體如下：
采用了無應力拉伸彈簧。專利號: 201721633056.6
無級調力裝置，專利號：201821932138.5
無需更換的振打桿，專利號：201821931778.4
普通彈簧
無應力拉伸彈簧

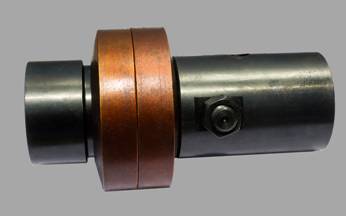

無需更換的振打桿
與同類產品相比，成功解決了以下4大問題：
1、調力困難和不能無極調速，特別是不能在使用狀態下調速；
2、拉伸彈簧拉鉤容易斷裂；
3、振打桿更換大小碟簧時需整體更換振打桿；
4、電機容易卡死燒毀。
TC-V是性能先進、可靠性高的彈性振打錘。
產品用途
TC系列彈性振打錘可用于各種鍋爐、管道、料倉的清灰。
產品特點
擊振力在運行時無極可調，范圍為40—400kN，為用戶節約大量的工時。
專利彈簧，拉鉤2年不斷。
專利振打桿，拆裝及更換小碟簧時不需更換振打桿。
可靠性高，無故障運行。
結構原理
電機通過蝸輪蝸桿減速機驅動主動鏈輪，再通過鏈條帶動舉錘裝置機構，將錘頭舉到設定高度后，在落錘裝置作用下，錘頭落下，打擊彈簧振打桿，舉錘機構隨從動輪繼續轉動經過彈簧導向復位，再次舉錘，進行第二次振打，如此循環周而復始。
彈簧振打桿上裝有一對碟形彈簧，使振打力形成特定頻率的振動而傳到設備的積灰面上，在振動作用下，積灰脫落。
技術參數
振打頻率 3次/min
振打力 40—400 kN
電機功率 0.37 kW
電源 380/220V
外形尺寸 690×250×1000（長×寬×高mm）
振打力的調節
振打力在40—400kN，可根據現場實際需求進行調節。調節方法如下：將安裝圖所示的脫錘擋塊的螺栓松開，沿振打錘外殼滑道移動脫錘擋塊螺桿，調節脫錘擋塊的上下位置，改變錘頭的落錘高度，即改變了振打力的大小。
設備安裝示意圖
